สายไฟทนความร้อนสูง อุณหภูมิ 500 °C (Fire Resistant Mica Cable 500°C )
ข้อมูลทางเทคนิค (Technical Data) // สายไฟทนความร้อนสูง
สายไฟทนความร้อนคุณภาพสูง ฉนวนไมก้าหุ้มด้วยไฟเบอร์กลาส เป็นสายไฟที่ใช้ในงานไฟฟ้า มีคุณสมบัติทนความร้อนได้ดี ทนอุณหภูมิได้สูง ตัวนำเป็นทองแดง เหมาะสำหรับ ต่อร่วมกับอุปกรณ์ ที่ต้องใช้กับอุณหภูมิสูง เช่น ฮีตเตอร์ (Heater) หรือใช้ในเตาอบที่อุณหภูมิสูง อุณหภุมิไม่เกิน 500 องศา
- Model : GN500
- Nominal Voltage : 500V AC
- Temperature : -60°C~+500°C
- Conductor : Copper

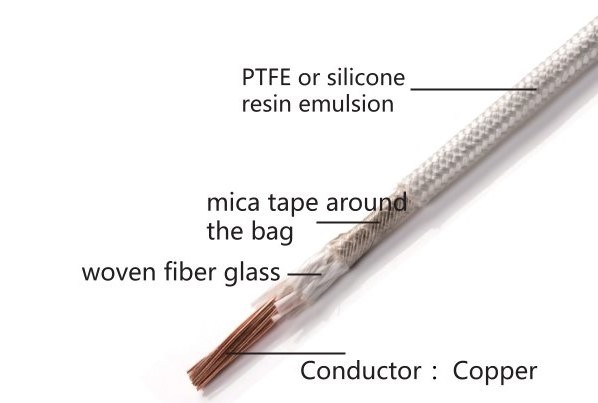

- Insulator : Woven fiberglass + Mica tape around the bag + PTFE or silicone resin emulsion
- Colour : White
คุณสมบัติทางเทคนิค (Specifications) // สายไฟทนความร้อนสูง
500°C Fire Resistant Mica Cable
|
Sectional mm². |
Composition No. (mm.) |
Overrall Daimeter (mm.) ±0.5-1.0 |
Electrical properties Max.conductor DC 20°C Resistance Ω/M |
Packing M/Coil |
| 0.5 | 7x0.30 | 2.6 | 40.8 | 100/200 |
| 0.75 | 7x0.30 | 2.7 | 24.3 | 100/200 |
| 1.0 | 14x0.30 | 2.8 | 20.0 | 100/200 |
| 1.5 | 21x0.30 | 3.0 | 12.6 | 100 |
| 2.0 | 28x0.30 | 3.3 | 9.84 | 100 |
| 2.5 | 35x0.30 | 3.6 | 7.37 | 100 |
| 4.0 | 56x0.32 | 4.5 | 4.83 | 100 |
| 6.0 | 84x0.30 | 5.5 | 3.26 | 100 |
| 10 | 140x0.30 | 6.6 | 1.80 | 50/100 |
| 16 | 228x0.30 | 7.8 | 1.31 | 50/100 |
| 25 | 361x0.30 | 9.5 | 0.758 | 50/100 |
| 35 | 494x0.30 | 11.2 | 0.548 | 50/100 |
| 50 | 703x0.30 | 13.2 | 0.384 | 50/100 |
| 70 | 988x0.30 | 15.4 | 0.289 | 50/100 |
| 95 | 960x0.40 | 17.4 | 0.205 | 50/100 |
