ฮีตเตอร์แผ่น Strip Heater
รับผลิตฮีตเตอร์แผ่นตามแบบ สำหรับแม่พิมพ์และงานอุตสาหกรรม
ที.เจ.ฮีตเตอร์ แอนด์ เอ็นจิเนียริ่ง รับผลิตฮีตเตอร์แผ่น (Strip Heater หรือ Stripe Heater) สำหรับให้ความร้อนกับพื้นผิว และชิ้นงานที่ต้องการความร้อนอย่างทั่วถึง ตัวฮีตเตอร์ผลิตจากแผ่นสแตนเลส 304 หรือซิงค์ โดยมีลวดฮีตเตอร์และฉนวนไมก้าอยู่ภายใน สามารถเลือกขนาดกว้าง ยาว รูปทรง ตำแหน่งรูยึด และรูปแบบขั้วต่อให้เหมาะกับเครื่องจักรได้
ฮีตเตอร์แผ่นคืออะไร?
Strip Heater เป็นฮีตเตอร์ที่มีลักษณะเป็นแผ่น ภายในมีลวดทำความร้อนพันอยู่กับฉนวนไมก้า เมื่อจ่ายไฟจะเกิดความร้อนและถ่ายเทไปยังพื้นผิวชิ้นงาน จึงเหมาะกับงานที่ต้องการให้ความร้อนแก่แผ่นโลหะ แม่พิมพ์ หรือพื้นผิวที่สามารถประกบกับฮีตเตอร์ได้
- ใช้กับแผ่นแม่พิมพ์และแผ่นโมลด์
- ใช้ให้ความร้อนกับแผ่นเหล็ก ทองเหลือง และทองแดง
- เหมาะกับเครื่องจักรในอุตสาหกรรมพลาสติกและยาง
- สามารถออกแบบขนาดและตำแหน่งรูยึดตามชิ้นงาน
คุณลักษณะและตัวเลือกการผลิต
สามารถกำหนดรายละเอียดตามพื้นที่ติดตั้งและภาระความร้อน โดยควรแจ้งแบบเครื่องจักรและเงื่อนไขการใช้งาน ให้ผู้ผลิตตรวจสอบก่อนยืนยันสเปก
- วัสดุแผ่นสแตนเลส 304 หรือซิงค์
- เลือกความกว้างและความยาวได้ตามแบบ
- ผลิตรูปทรงสี่เหลี่ยมและวงกลม
- เจาะรูสำหรับยึดติดตั้งตามตำแหน่งที่ต้องการ
- เลือกขั้วต่อแบบสายไฟ ขั้วน็อต หรือปลั๊ก
- มีตัวเลือกการต่อผ่านเต๋าเซรามิค
- กำลังวัตต์ต้องพิจารณาตามขนาดและระบบไฟฟ้า
รูปแบบฮีตเตอร์แผ่น Strip Heater

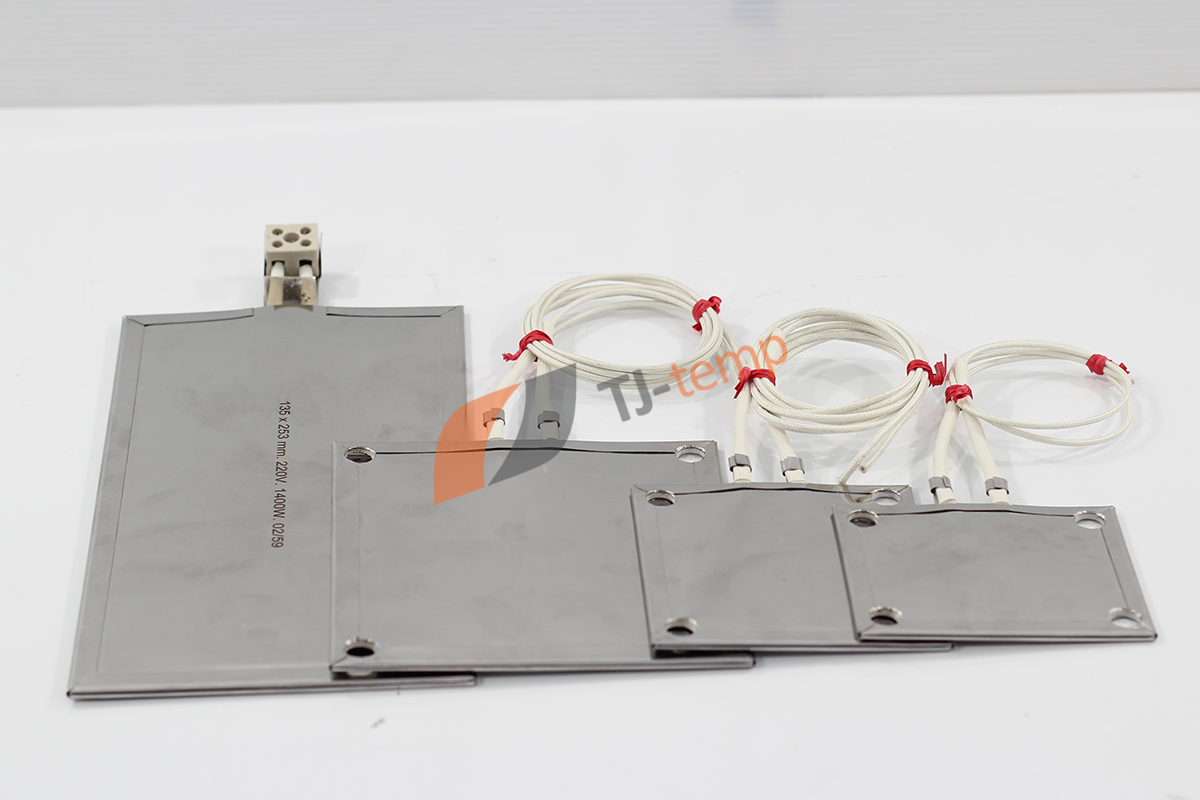

ฮีตเตอร์แผ่นทรงสี่เหลี่ยม
เหมาะสำหรับพื้นผิวเรียบ แผ่นแม่พิมพ์ และแผ่นโลหะ สามารถกำหนดขนาดกว้างและยาว รวมถึงตำแหน่งรูยึด ให้ตรงกับพื้นที่ติดตั้งของเครื่องจักรได้
- เลือกขนาดตามพื้นที่สัมผัส
- กำหนดตำแหน่งรูยึดตามแบบ
- เลือกตำแหน่งสายไฟหรือขั้วต่อ

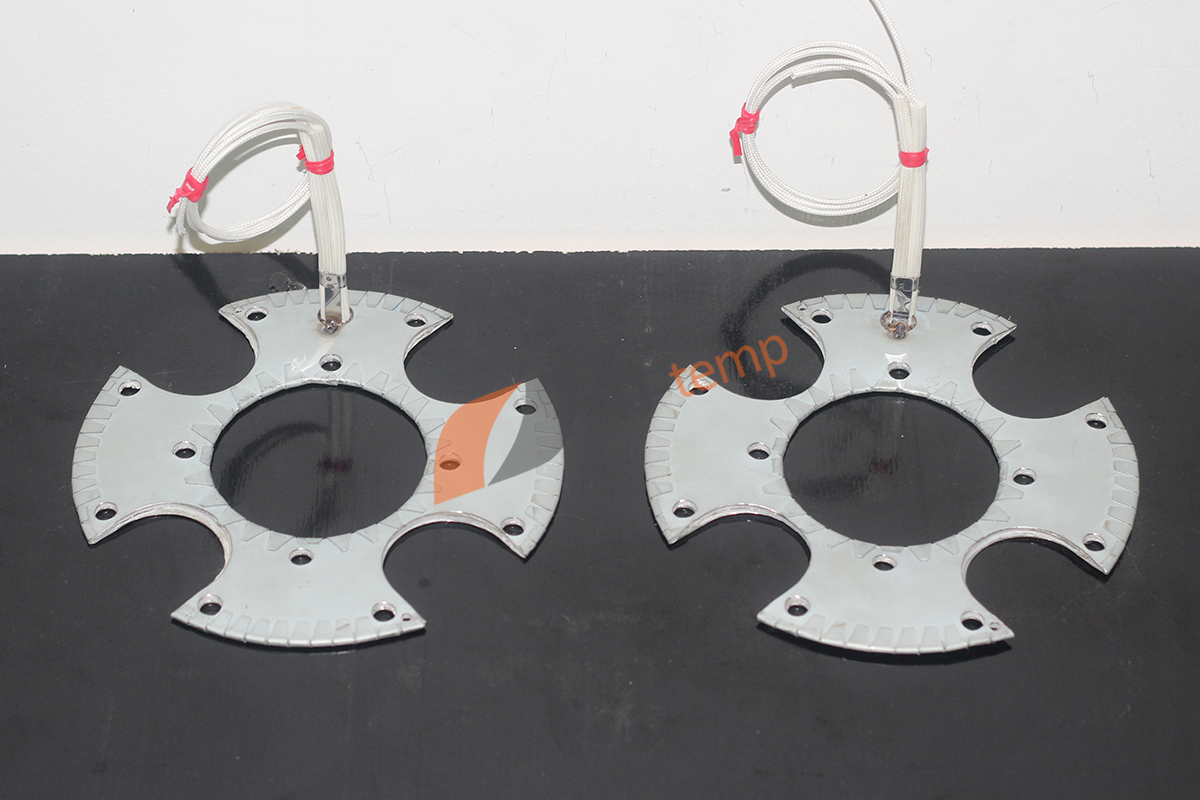

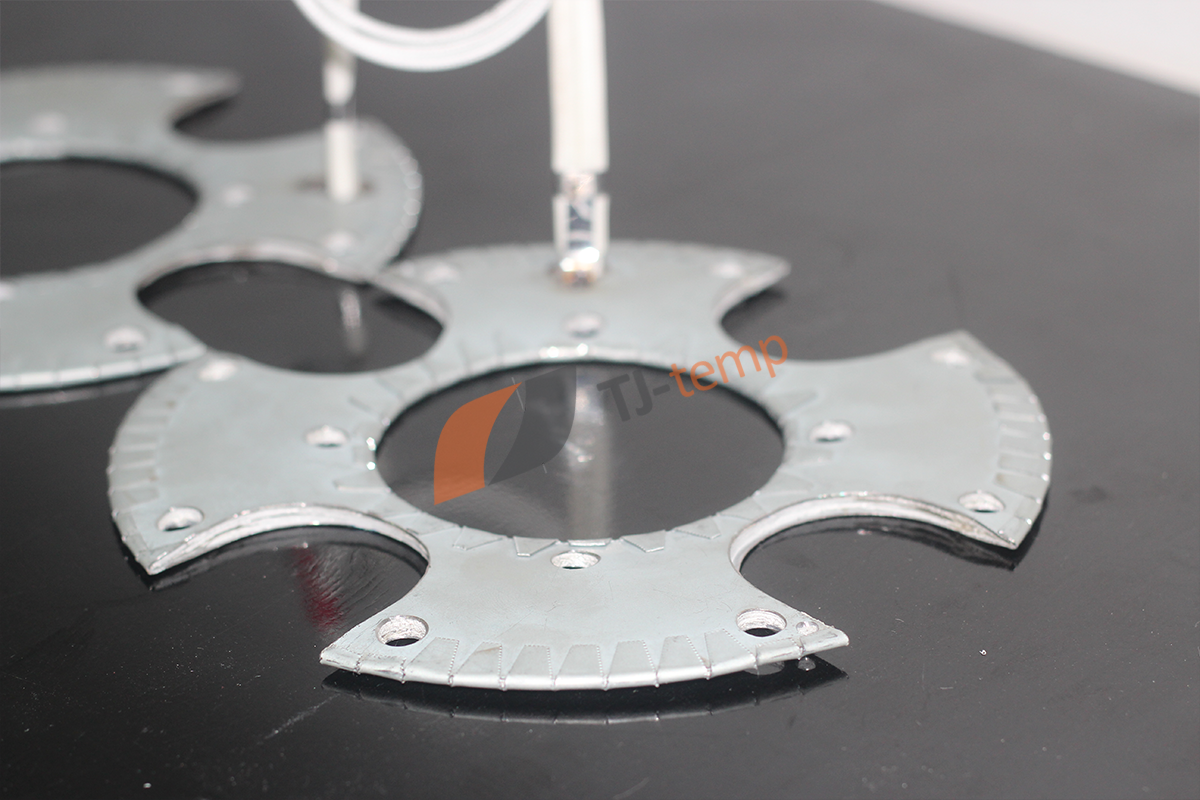

ฮีตเตอร์แผ่นทรงกลม
เหมาะกับชิ้นงานหรือแม่พิมพ์ที่มีรูปทรงกลม สามารถกำหนดเส้นผ่านศูนย์กลางและตำแหน่งรู ตามโครงสร้างชิ้นงานที่ต้องการให้ความร้อน
- กำหนดขนาดและรูปทรงตามแบบ
- ตรวจสอบพื้นที่สัมผัสก่อนติดตั้ง
- เลือกตำแหน่งขั้วต่อให้เหมาะกับเครื่องจักร
รูปแบบขั้วต่อและการติดตั้ง
สามารถแจ้งความต้องการเรื่องสายไฟ ขั้วน็อต ปลั๊ก หรือเต๋าเซรามิค พร้อมระบุตำแหน่งสายไฟและรูยึด ให้ตรงกับพื้นที่ติดตั้งจริง ทั้งนี้รูปแบบที่ผลิตได้ ต้องตรวจสอบกับผู้ผลิตก่อนสั่งซื้อ
การใช้งานฮีตเตอร์แผ่นในอุตสาหกรรม
ฮีตเตอร์แผ่นเหมาะสำหรับงานที่ต้องการถ่ายเทความร้อน ไปยังพื้นผิวของชิ้นงาน โดยเฉพาะงานที่สามารถติดตั้ง ฮีตเตอร์ให้แนบสนิทกับแผ่นโลหะหรือแม่พิมพ์ได้
- อุตสาหกรรมพลาสติกและแม่พิมพ์
- อุตสาหกรรมผลิตยาง
- แม่พิมพ์และแผ่นโมลด์
- แผ่นเหล็ก ทองเหลือง และทองแดง
- เครื่องจักรให้ความร้อนเฉพาะพื้นผิว
- งานอุ่นชิ้นงานที่ออกแบบระบบให้เหมาะสม
การใช้กับ Water Bath เครื่องนึ่ง หรือเครื่องอุ่นอาหาร ต้องเลือกโครงสร้างและวิธีติดตั้งที่เหมาะสม ไม่ควรนำฮีตเตอร์ชนิดนี้สัมผัสของเหลวโดยตรง หากไม่ได้ออกแบบมาสำหรับงานดังกล่าว

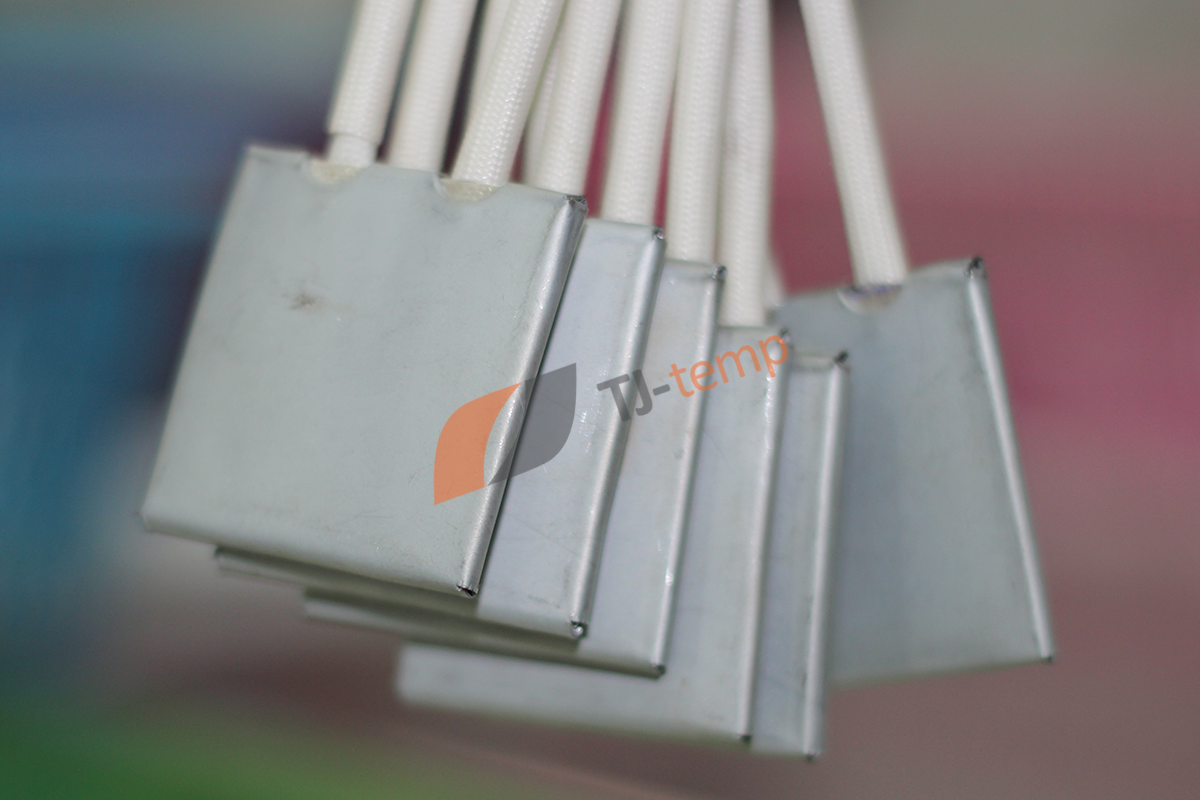

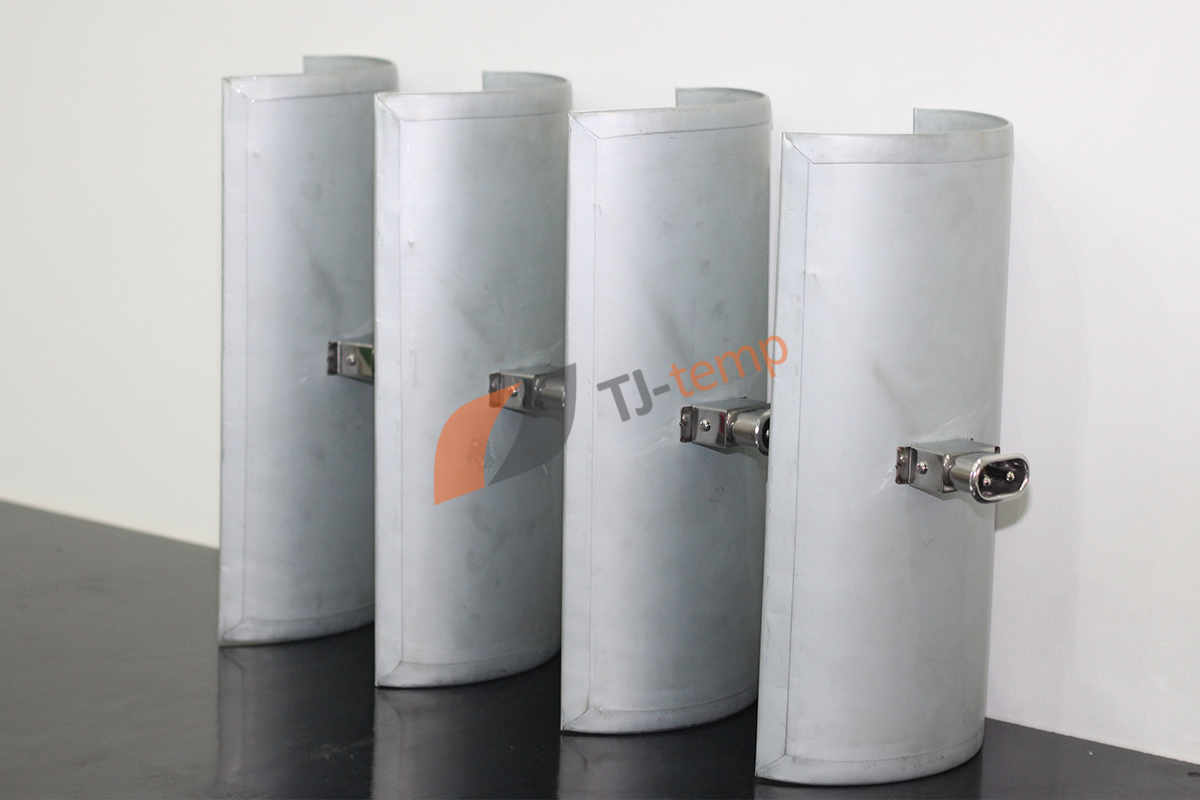

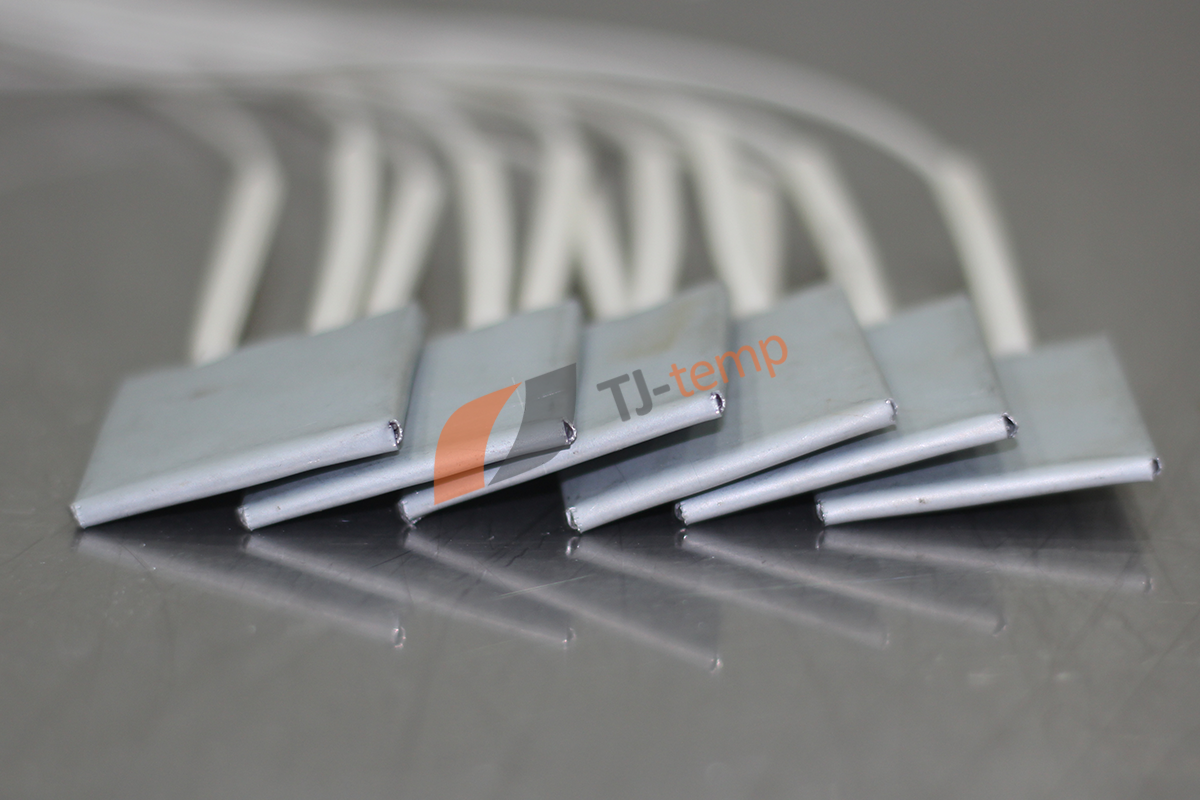

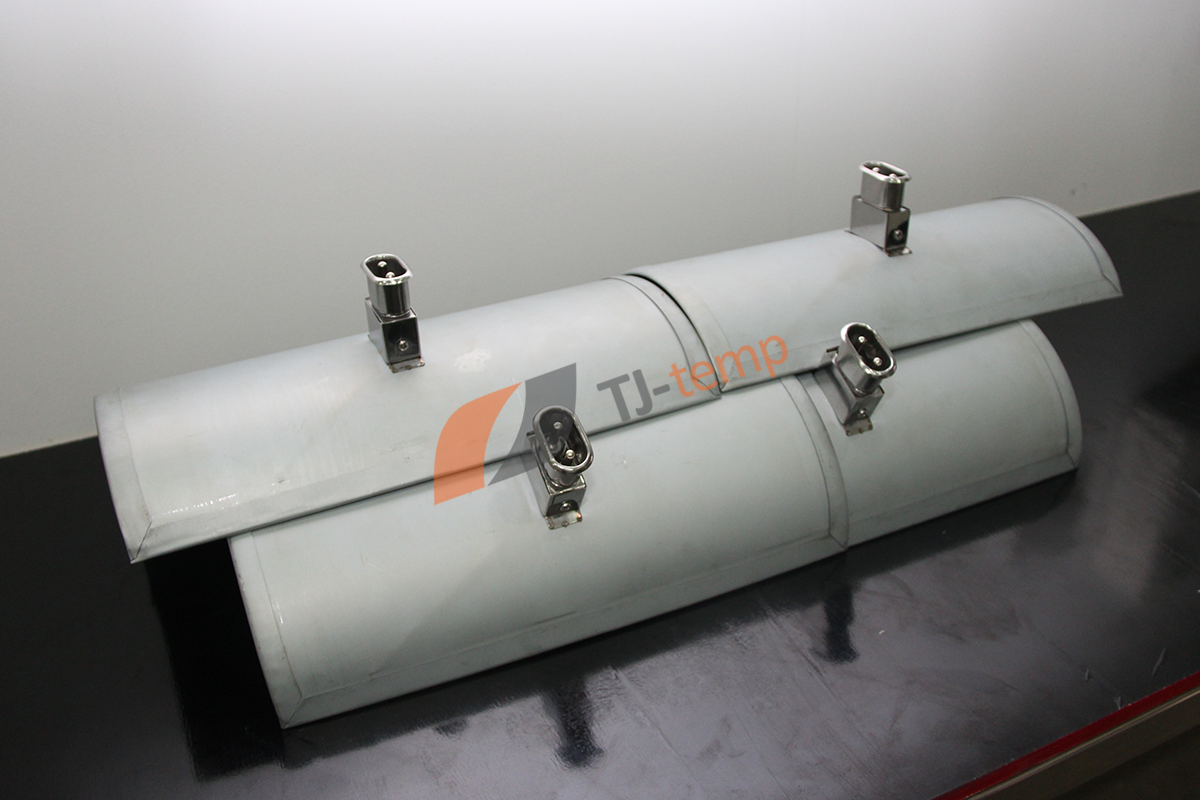

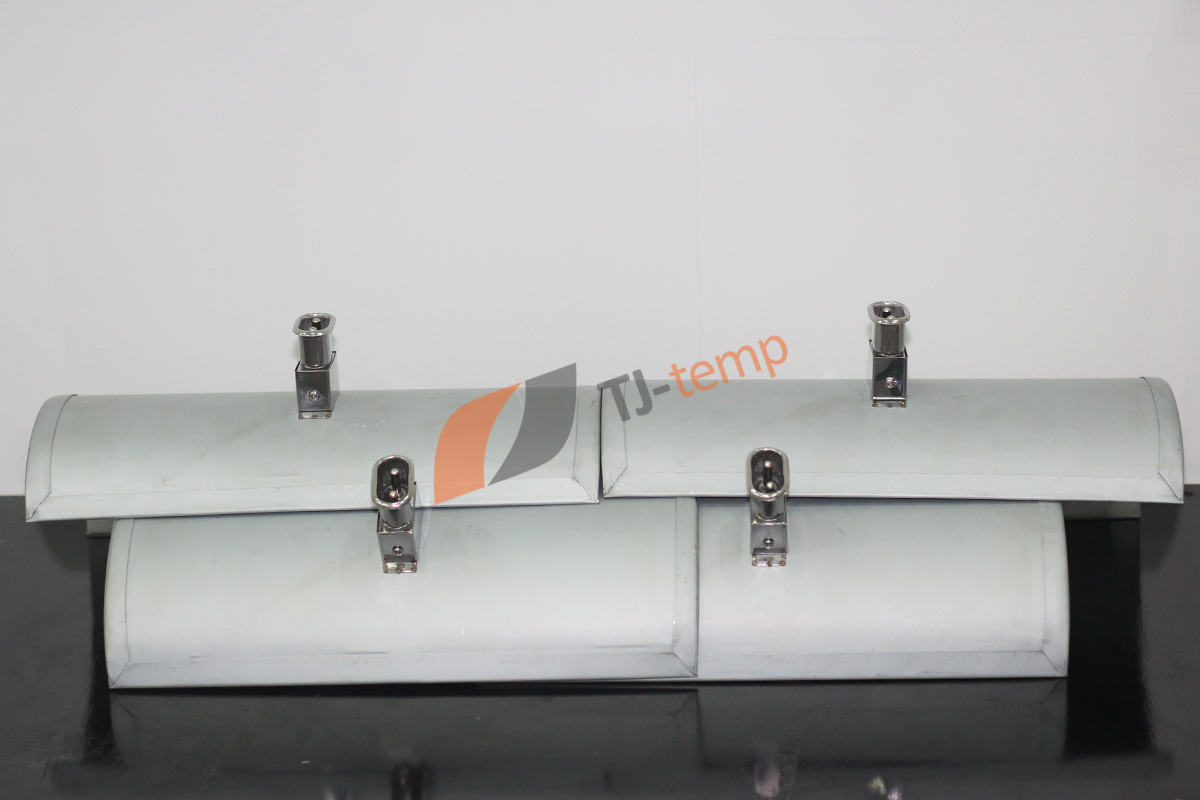

ภาพผลงานการผลิตฮีตเตอร์แผ่น // STRIP HEATER
ตัวอย่างรูปทรงฮีตเตอร์แผ่นและรายละเอียดขั้วต่อ สำหรับใช้เป็นแนวทางในการเลือกแบบก่อนสั่งผลิต
คลิกภาพเพื่อเปิดหน้าต่างขยาย ซูมเข้า–ออกและเลื่อนดูภาพได้
สเปกฮีตเตอร์แผ่น Strip Heater
| รายการ | รายละเอียด |
|---|---|
| ประเภทสินค้า | Strip Heater / Stripe Heater / ฮีตเตอร์แผ่น |
| วัสดุแผ่น | สแตนเลส 304 หรือซิงค์ ตามรุ่นและแบบที่ยืนยัน |
| ฉนวนภายใน | ไมก้า พร้อมลวดฮีตเตอร์ |
| รูปทรง | สี่เหลี่ยมและวงกลม หรือรูปแบบตามแบบที่ตกลงกับผู้ผลิต |
| ขนาด | เลือกความกว้างและความยาวตามแบบ |
| รูยึดติดตั้ง | กำหนดตำแหน่งและจำนวนรูตามแบบ |
| รูปแบบขั้วต่อ | ออกสาย ขั้วน็อต ปลั๊ก หรือเต๋าเซรามิค |
| กำลังวัตต์ | พิจารณาตามขนาดฮีตเตอร์ แรงดัน และการออกแบบ |
| การใช้งาน | แม่พิมพ์ แผ่นโลหะ เครื่องจักรพลาสติกและยาง และงานให้ความร้อนพื้นผิว |
ข้อมูลวัสดุ รูปทรง และขั้วต่ออ้างอิงจากเว็บไซต์ต้นทาง กรุณายืนยันแรงดันไฟฟ้า กำลังวัตต์ ขนาด และรูปแบบขั้วต่อ ก่อนสั่งผลิต
ตารางกำลังวัตต์ฮีตเตอร์แผ่น (Strip Heater SPEC)
ตารางด้านล่างแสดงกำลังวัตต์อ้างอิงตามความกว้างและความยาว ที่ระบุบนเว็บไซต์ต้นทาง โดยค่าจริงควรได้รับการยืนยัน ตามแรงดันไฟฟ้าและแบบผลิตก่อนสั่งซื้อ
| ความยาว \ ความกว้าง | 30 mm | 50 mm | 80 mm | 100 mm | 120 mm | 150 mm | 180 mm | 200 mm |
|---|---|---|---|---|---|---|---|---|
| 100 mm | 210 W | 270 W | 320 W | 400 W | 520 W | 600 W | 680 W | 800 W |
| 150 mm | 250 W | 300 W | 450 W | 600 W | 720 W | 850 W | 1,100 W | 1,250 W |
| 200 mm | 300 W | 350 W | 600 W | 800 W | 920 W | 1,150 W | 1,300 W | 1,450 W |
| 250 mm | 350 W | 450 W | 750 W | 1,000 W | 1,200 W | 1,400 W | 1,600 W | 1,800 W |
| 300 mm | 400 W | 500 W | 850 W | 1,100 W | 1,350 W | 1,600 W | 1,850 W | 2,100 W |
| 400 mm | 500 W | 600 W | 950 W | 1,250 W | 1,500 W | 1,800 W | 1,950 W | 2,300 W |
| 500 mm | 600 W | 800 W | 1,200 W | 1,500 W | 1,800 W | 2,100 W | 2,300 W | 2,600 W |
หมายเหตุ: ตารางนี้เป็นข้อมูลอ้างอิงตามหน้าเว็บไซต์ต้นทาง ไม่ควรใช้แทนแบบไฟฟ้าหรือข้อกำหนดการผลิต โปรดยืนยันแรงดันไฟฟ้า กำลังวัตต์ และขนาดจริงกับผู้ผลิต ก่อนนำไปใช้งาน
ข้อควรระวังในการใช้งานฮีตเตอร์แผ่น
- เลือกความกว้างและความยาวให้เหมาะกับพื้นที่ติดตั้ง และภาระความร้อนของชิ้นงาน
- ควรติดตั้งให้ฮีตเตอร์ประกบแนบสนิทกับพื้นผิว ที่ออกแบบมาให้รับความร้อน
- หลีกเลี่ยงช่องว่างระหว่างฮีตเตอร์กับชิ้นงาน เพราะอาจทำให้ถ่ายเทความร้อนได้ไม่ดี และลดอายุการใช้งาน
- ฮีตเตอร์ชนิดนี้ไม่เหมาะกับบริเวณที่มีความชื้นสูง เว้นแต่มีการออกแบบและป้องกันอย่างเหมาะสม
- อย่าใช้งานกับของเหลวโดยตรง หากฮีตเตอร์ไม่ได้ออกแบบ สำหรับการใช้งานดังกล่าวโดยเฉพาะ
- ตรวจสอบแรงดันไฟฟ้า กำลังวัตต์ สายไฟ และขั้วต่อ ให้ตรงกับข้อกำหนดของเครื่องจักร
- ควรติดตั้งระบบควบคุมอุณหภูมิและอุปกรณ์ป้องกัน ตามลักษณะของงาน
- ให้ช่างไฟฟ้าหรือผู้มีความรู้ตรวจสอบการต่อวงจร ระบบกราวด์ และความปลอดภัยก่อนใช้งาน

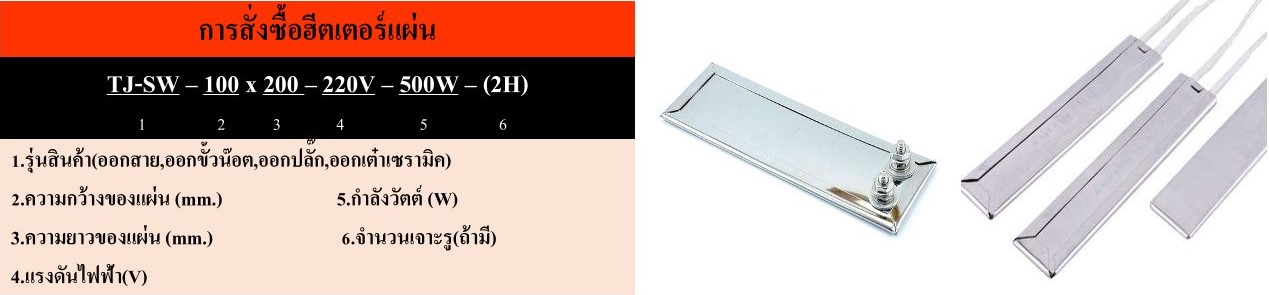

การสั่งซื้อฮีตเตอร์แผ่น // STRIP HEATER
เพื่อให้ทีมงานประเมินแบบและเสนอราคาได้ตรงกับการใช้งาน กรุณาเตรียมรายละเอียดต่อไปนี้
- ขนาดความกว้างและความยาวของแผ่น (mm)
- รูปทรงสี่เหลี่ยม วงกลม หรือแบบพิเศษ
- วัสดุที่ต้องการ เช่น สแตนเลส 304 หรือซิงค์
- แรงดันไฟฟ้า (V) และกำลังวัตต์ (W)
- รูปแบบขั้วต่อ เช่น ออกสาย ขั้วน็อต ปลั๊ก หรือเต๋าเซรามิค
- ตำแหน่งและจำนวนรูยึดติดตั้ง
- ลักษณะชิ้นงาน อุณหภูมิที่ต้องการ และสภาพแวดล้อม
- จำนวนที่ต้องการ พร้อมภาพตัวอย่างหรือแบบเครื่องจักร
หากยังไม่ทราบกำลังวัตต์ สามารถส่งขนาดชิ้นงาน แรงดันไฟฟ้าที่ใช้ และอุณหภูมิเป้าหมาย ให้ทีมงานช่วยตรวจสอบเบื้องต้นได้
คำถามที่พบบ่อยเกี่ยวกับฮีตเตอร์แผ่น
ฮีตเตอร์แผ่น Strip Heater คืออะไร?
ฮีตเตอร์แผ่นเป็นฮีตเตอร์ที่มีลักษณะเป็นแผ่น ภายในมีลวดฮีตเตอร์และฉนวนไมก้า ใช้สำหรับให้ความร้อนแก่พื้นผิวชิ้นงาน เช่น แผ่นแม่พิมพ์และแผ่นโลหะ
ฮีตเตอร์แผ่นใช้กับงานอะไรได้บ้าง?
เหมาะกับแม่พิมพ์ แผ่นโมลด์ แผ่นเหล็ก ทองเหลือง ทองแดง และเครื่องจักรในอุตสาหกรรมพลาสติกและยาง โดยต้องเลือกขนาดและกำลังวัตต์ให้เหมาะกับชิ้นงาน
ฮีตเตอร์แผ่นผลิตเป็นรูปทรงอะไรได้บ้าง?
ข้อมูลจากเว็บไซต์ต้นทางระบุว่าผลิตได้ทั้งแบบสี่เหลี่ยม และแบบกลม สามารถแจ้งขนาดและตำแหน่งรูยึดตามแบบ เพื่อให้ผู้ผลิตตรวจสอบความเป็นไปได้
ฮีตเตอร์แผ่นเลือกวัสดุอะไรได้บ้าง?
วัสดุที่ระบุในเว็บไซต์ต้นทางคือสแตนเลส 304 หรือซิงค์ ควรเลือกให้เหมาะกับสภาพแวดล้อม อุณหภูมิ และข้อกำหนดของเครื่องจักร
ฮีตเตอร์แผ่นเลือกขั้วต่อได้หรือไม่?
มีตัวเลือกแบบออกสาย ขั้วน็อต ออกปลั๊ก และเต๋าเซรามิค ควรแจ้งรูปแบบและตำแหน่งที่ต้องการ ตอนส่งแบบเพื่อขอราคา
เลือกกำลังวัตต์ของฮีตเตอร์แผ่นอย่างไร?
ควรพิจารณาจากขนาดแผ่น แรงดันไฟฟ้า อุณหภูมิที่ต้องการ และการสูญเสียความร้อนของชิ้นงาน ตารางบนเว็บไซต์เป็นข้อมูลอ้างอิง จึงควรยืนยันสเปกกับผู้ผลิตก่อนสั่งซื้อ
สามารถเจาะรูสำหรับยึดฮีตเตอร์แผ่นได้หรือไม่?
สามารถแจ้งตำแหน่งและจำนวนรูที่ต้องการได้ ควรส่งแบบหรือภาพระบุขนาดให้ผู้ผลิตตรวจสอบ ก่อนเริ่มผลิต
ฮีตเตอร์แผ่นใช้ในพื้นที่ที่มีความชื้นได้หรือไม่?
เว็บไซต์ต้นทางระบุว่าฮีตเตอร์แผ่นไม่เหมาะกับพื้นที่ ที่มีความชื้นสูง หากต้องการใช้งานในสภาพแวดล้อมดังกล่าว ควรปรึกษาผู้ผลิตเรื่องโครงสร้าง การป้องกัน และความปลอดภัยก่อนใช้งาน
ต้องเตรียมข้อมูลอะไรเพื่อขอราคาฮีตเตอร์แผ่น?
เตรียมขนาดกว้างและยาว รูปทรง วัสดุ แรงดันไฟฟ้า กำลังวัตต์ รูปแบบขั้วต่อ ตำแหน่งรูยึด จำนวน และรูปตัวอย่างหรือแบบติดตั้งถ้ามี
