TJ HEATER · TUBULAR HEATER

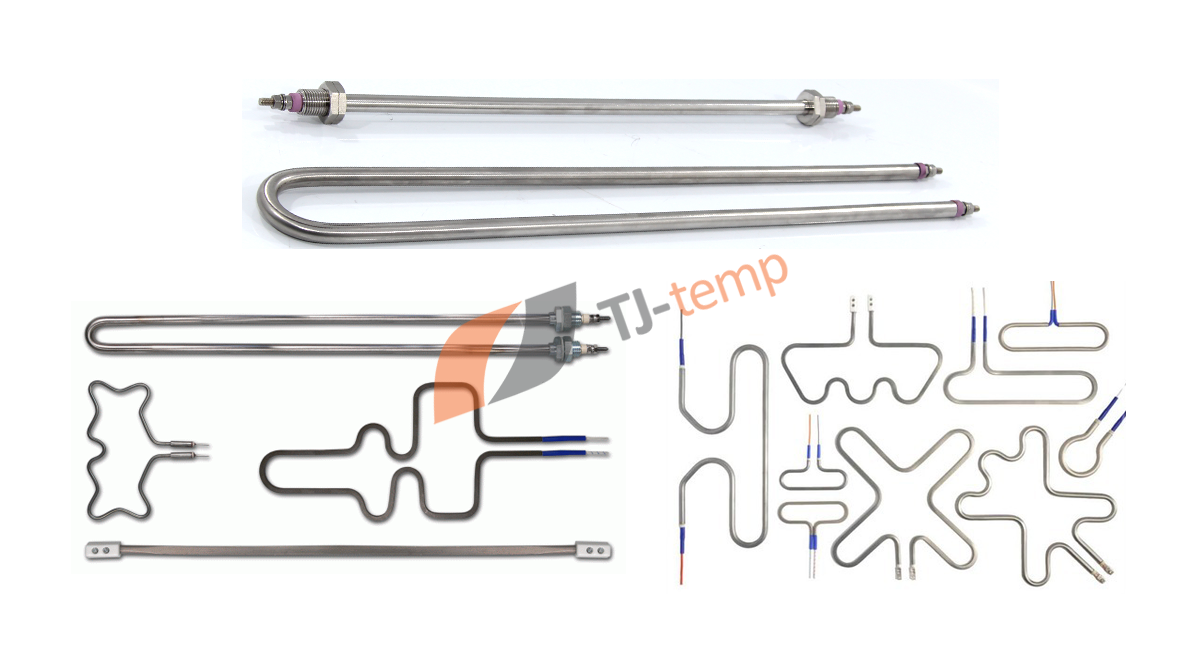

ฮีตเตอร์ท่อกลม Tubular Heater
ฮีตเตอร์อุตสาหกรรมสำหรับเตาอบ ระบบลมร้อน และงานให้ความร้อน
ที.เจ.ฮีตเตอร์ แอนด์ เอ็นจิเนียริ่ง รับผลิตและออกแบบฮีตเตอร์ท่อกลมตามแบบ ทั้งรูปตัว I, U, W และรูปทรงอื่น ๆ เลือกขนาดท่อ ความยาว วัสดุ แรงดันไฟฟ้า และกำลังวัตต์ตามความเหมาะสมของงาน
ฮีตเตอร์ท่อกลมเหมาะกับงานแบบไหน?
ฮีตเตอร์ท่อกลมใช้สำหรับให้ความร้อนในงานอุตสาหกรรม โดยสามารถติดตั้งในเตาอบหรือระบบลมร้อน ตามลักษณะการใช้งานและการออกแบบเครื่องจักร
- เตาอบและห้องอบอุตสาหกรรม
- งานอบไล่ความชื้น
- งานอบสี อบอาหาร และอบไม้
- งานอบพลาสติกและชิ้นงาน
- ระบบ Duct Air สำหรับให้ความร้อนกับอากาศ
- เครื่องลดความชื้น (Dehumidifier)
- งานที่ต้องการให้ความร้อนกับชิ้นงานอย่างสม่ำเสมอ
คุณลักษณะและตัวเลือกการผลิต
ผลิตจากท่อโลหะทรงกลม สามารถดัดเป็นรูปแบบต่าง ๆ ให้เหมาะกับพื้นที่ติดตั้งและการถ่ายเทความร้อน
- ขนาดท่อที่ระบุบนเว็บไซต์: 6.7, 8, 11, 12, 14 และ 16 มม.
- ความยาวท่อที่ระบุ: 400–5,800 มม.
- วัสดุท่อ: สแตนเลส 304, สแตนเลส 316L และ Incoloy 800
- รูปทรงตัว I, U, W และรูปทรงสั่งทำ
- เลือกเกลียวติดตั้ง เช่น M12, M14 และ M16 ตามแบบ
- กำหนดแรงดันและกำลังวัตต์ตามความเหมาะสมของงาน
รูปแบบฮีตเตอร์ท่อกลม
ฮีตเตอร์ท่อกลมตัว I (I Shape)
รูปทรงแนวตรง เหมาะกับตำแหน่งติดตั้งที่มีพื้นที่เป็นแนวยาว เลือกความยาวท่อและกำลังวัตต์ให้สอดคล้องกับภาระความร้อน
- รุ่นอ้างอิง TJ-TI
- เลือกขนาดท่อและความยาวตามแบบ
- ตรวจสอบจุดยึดและพื้นที่ติดตั้งก่อนสั่งผลิต
ฮีตเตอร์ท่อกลมตัว U (U Shape)
ดัดท่อเป็นรูปตัวยูเพื่อให้จัดวางฮีตเตอร์ ได้ตามขนาดและรูปแบบของเตาหรือเครื่องจักร
- รุ่นอ้างอิง TJ-TU
- กำหนดระยะขาและความยาวตามแบบ
- ตรวจสอบระยะเกลียวและตำแหน่งติดตั้ง
ฮีตเตอร์ท่อกลมตัว W และรูปทรงพิเศษ
สามารถสอบถามการดัดฮีตเตอร์เป็นรูปทรง W หรือรูปแบบอื่นตามความต้องการ โดยส่งภาพตัวอย่าง แบบชิ้นงาน ขนาดพื้นที่ติดตั้ง และรายละเอียดการใช้งาน เพื่อให้ทีมงานตรวจสอบก่อนยืนยันการผลิต

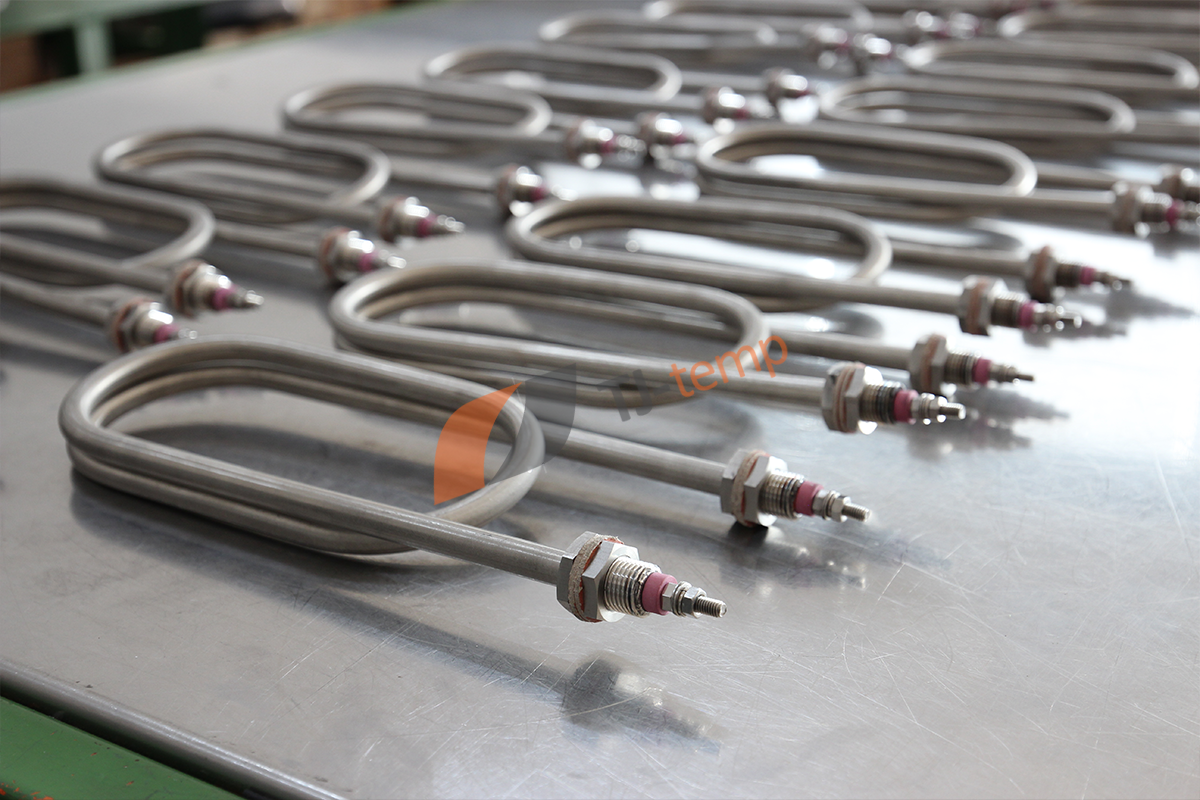

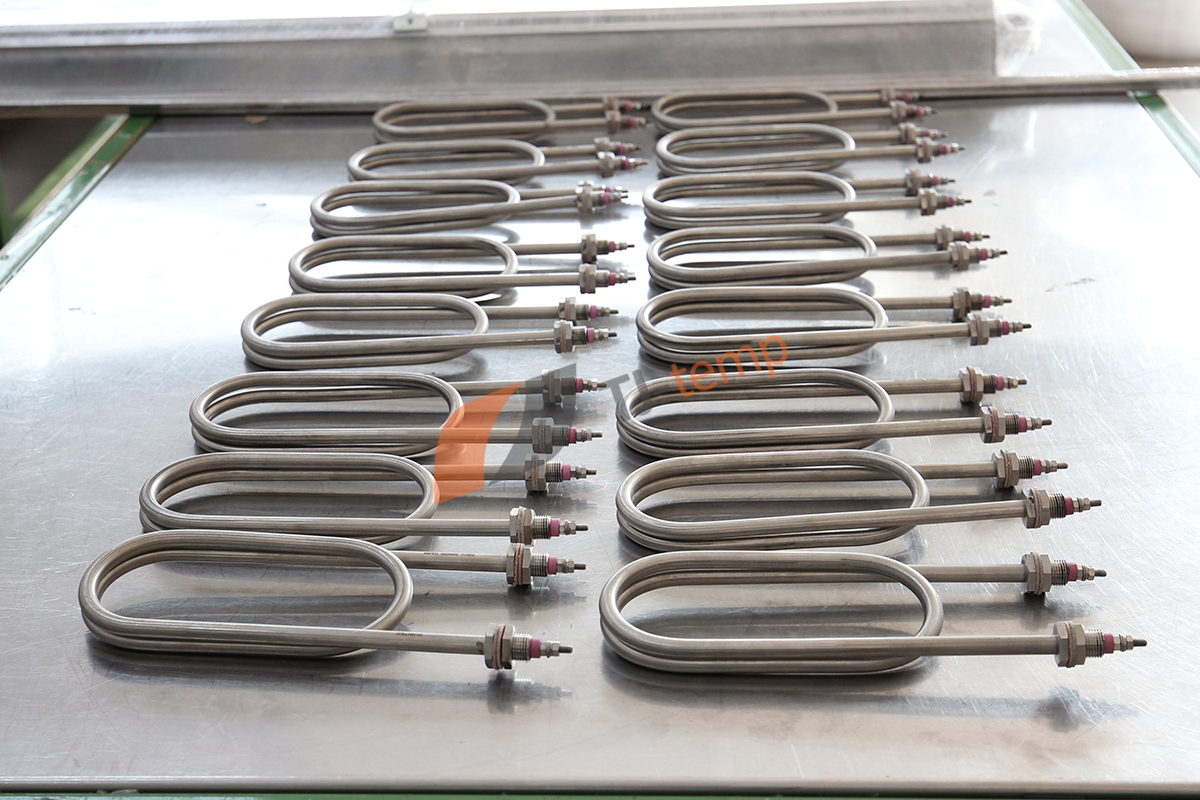

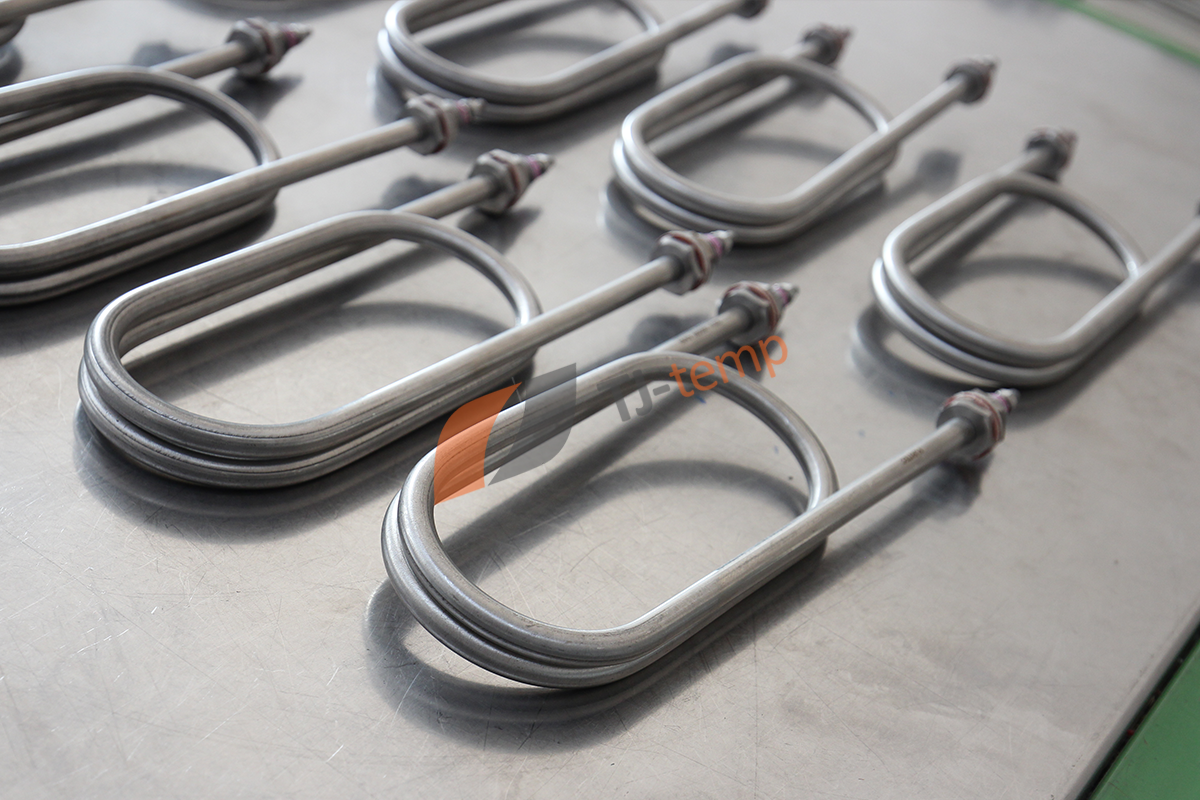

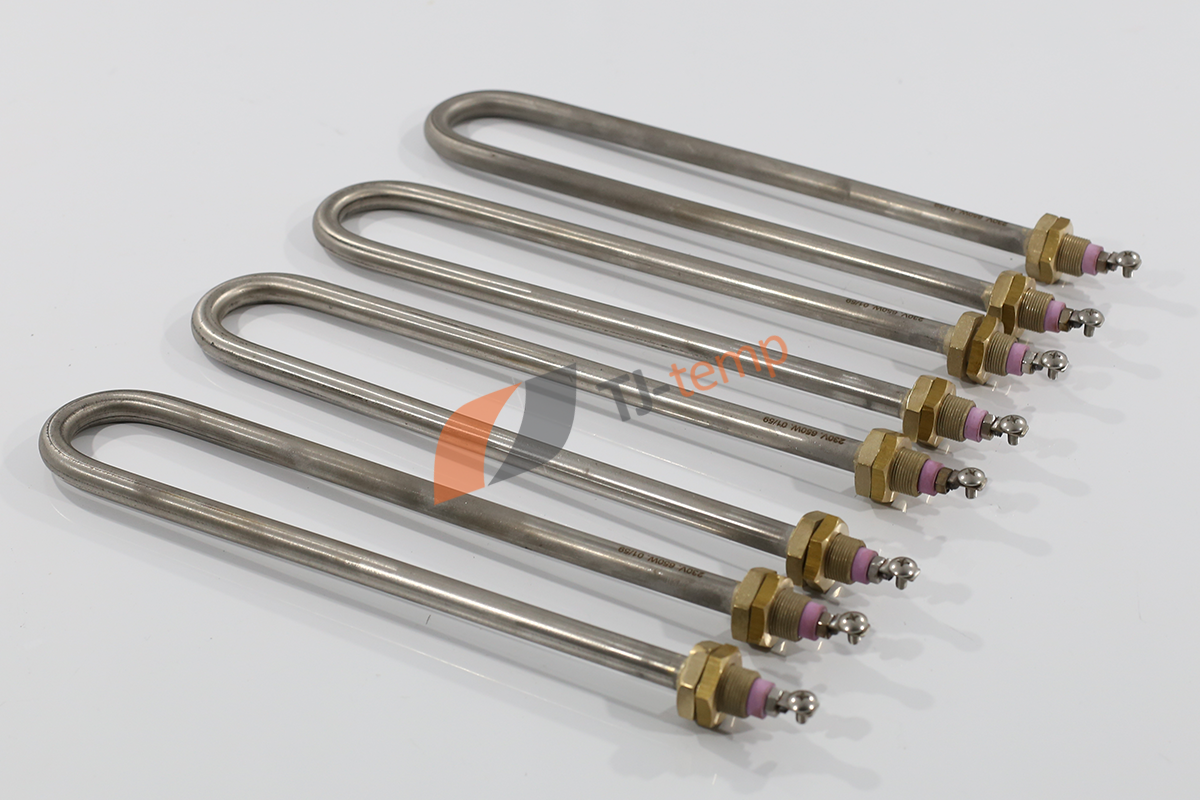

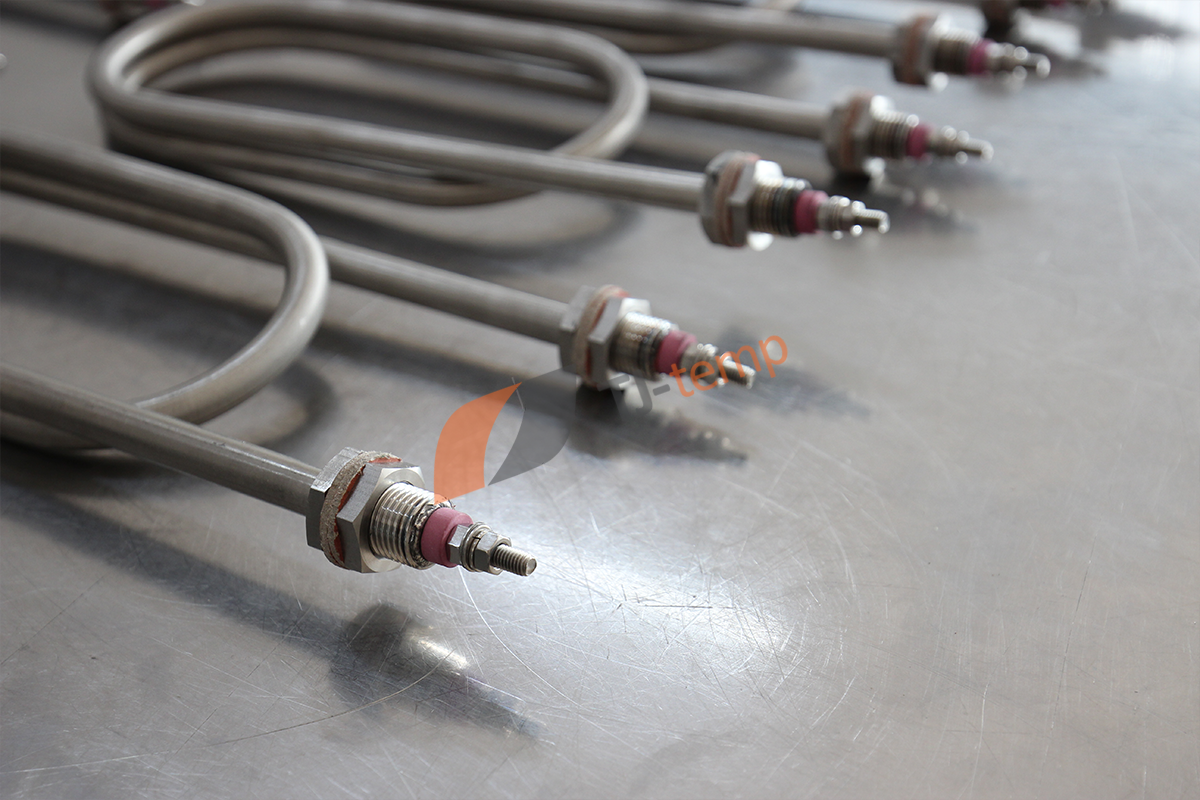

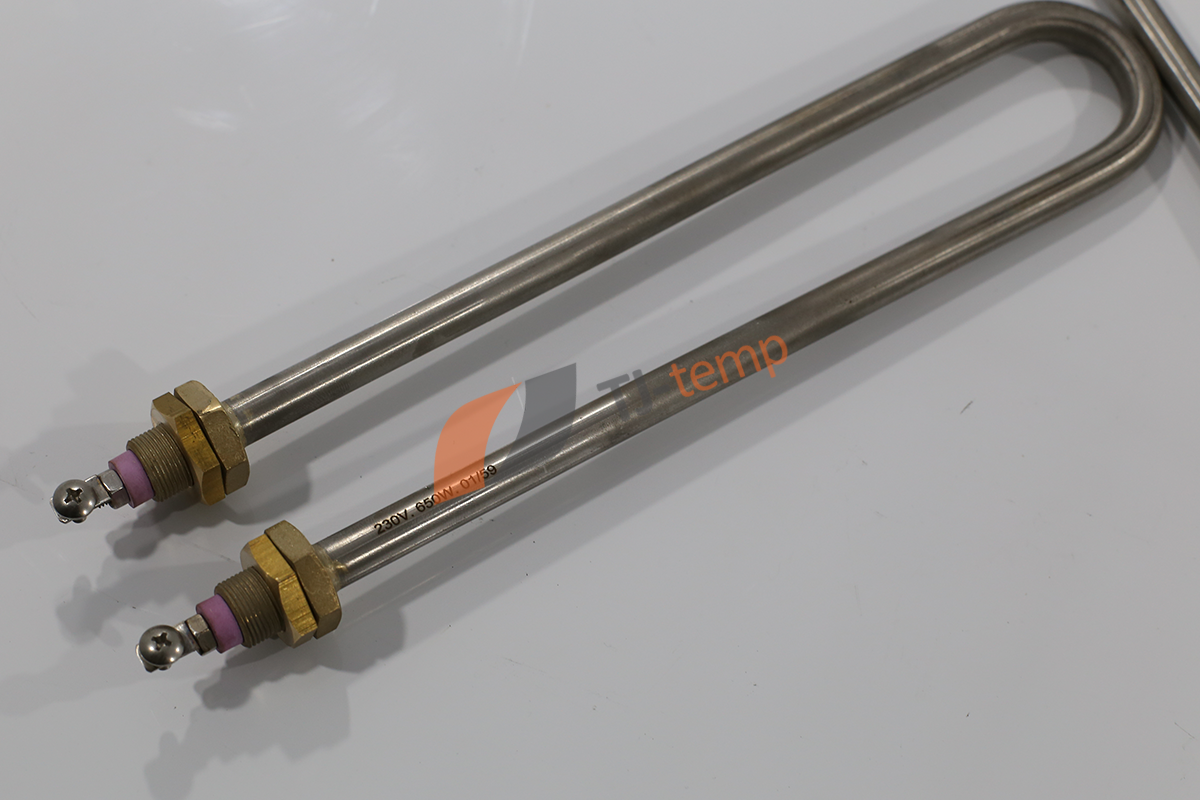

ภาพผลงานการผลิตฮีตเตอร์ท่อกลม // TUBULAR HEATER
คลิกภาพเพื่อเปิดหน้าต่างขยาย สามารถซูมเข้า–ออกและเลื่อนดูภาพได้
การติดตั้งฮีตเตอร์ในเตาอบและระบบ Duct Air
ฮีตเตอร์ท่อกลมสามารถนำไปใช้ในเตาอบหรือระบบลมร้อน เพื่อถ่ายเทความร้อนผ่านอากาศไปยังชิ้นงาน โดยเลือกรูปแบบฮีตเตอร์และวิธีติดตั้งตามลักษณะของระบบ
การใช้พัดลมช่วยหมุนเวียนอากาศอาจช่วยให้กระจายความร้อนได้ดีขึ้น ส่วนงานที่อากาศไม่หมุนเวียนหรือมีอุณหภูมิสูง ควรให้ผู้ผลิตตรวจสอบวัสดุและสเปกที่เหมาะสม
สเปกฮีตเตอร์ท่อกลม
| รายการ | รายละเอียด |
|---|---|
| ประเภทสินค้า | Tubular Heater / ฮีตเตอร์ท่อกลม |
| รูปทรง | ตัว I, ตัว U, ตัว W และรูปทรงสั่งทำ |
| ขนาดท่อ | 6.7, 8, 11, 12, 14 และ 16 มม. ตามข้อมูลเว็บไซต์ |
| ความยาวท่อ | ประมาณ 400–5,800 มม. ตามแบบและรุ่น |
| วัสดุท่อ | สแตนเลส 304, สแตนเลส 316L และ Incoloy 800 |
| เกลียวติดตั้ง | M12, M14, M16 หรือขนาดอื่นตามแบบ |
| แรงดันไฟฟ้า | 110 V, 220 V หรือ 380 V ตามการออกแบบ |
| กำลังวัตต์ | เลือกตามขนาด ความยาว รูปทรง และภาระความร้อน |
กรุณายืนยันขนาด กำลังวัตต์ แรงดันไฟฟ้า และอุณหภูมิใช้งาน กับทีมงานก่อนสั่งผลิต
ฮีตเตอร์ท่อกลมตัว I (I Shape) — รุ่น TJ-TI
| รุ่น | ขนาดท่อ (มม.) | ความยาว (มม.) | แรงดัน (V) | กำลังวัตต์ (W) |
|---|---|---|---|---|
| TJ-TI | 6.7, 8, 11, 14, 16 | 400 | 110 / 220 / 380 | 600 |
| TJ-TI | 6.7, 8, 11, 14, 16 | 600 | 110 / 220 / 380 | 800 |
| TJ-TI | 6.7, 8, 11, 14, 16 | 800 | 110 / 220 / 380 | 900 |
| TJ-TI | 6.7, 8, 11, 14, 16 | 1,000 | 110 / 220 / 380 | 1,100 |
| TJ-TI | 6.7, 8, 11, 14, 16 | 1,200 | 110 / 220 / 380 | 1,400 |
| TJ-TI | 6.7, 8, 11, 14, 16 | 1,400 | 110 / 220 / 380 | 1,600 |
| TJ-TI | 6.7, 8, 11, 14, 16 | 1,600 | 110 / 220 / 380 | 1,800 |
| TJ-TI | 6.7, 8, 11, 14, 16 | 1,800 | 110 / 220 / 380 | 2,000 |
| TJ-TI | 6.7, 8, 11, 14, 16 | 2,000 | 110 / 220 / 380 | 2,200 |
| TJ-TI | 6.7, 8, 11, 14, 16 | 2,200 | 110 / 220 / 380 | 2,400 |
| TJ-TI | 6.7, 8, 11, 14, 16 | 2,400 | 110 / 220 / 380 | 2,600 |
| TJ-TI | 6.7, 8, 11, 14, 16 | 2,600 | 110 / 220 / 380 | 2,800 |
ฮีตเตอร์ท่อกลมตัว U (U Shape) — รุ่น TJ-TU
| รุ่น | ขนาดท่อ (มม.) | ความยาว (มม.) | แรงดัน (V) | กำลังวัตต์ (W) |
|---|---|---|---|---|
| TJ-TU | 6.7, 8, 11, 14, 16 | 200 | 110 / 220 / 380 | 600 |
| TJ-TU | 6.7, 8, 11, 14, 16 | 300 | 110 / 220 / 380 | 800 |
| TJ-TU | 6.7, 8, 11, 14, 16 | 400 | 110 / 220 / 380 | 900 |
| TJ-TU | 6.7, 8, 11, 14, 16 | 500 | 110 / 220 / 380 | 1,100 |
| TJ-TU | 6.7, 8, 11, 14, 16 | 600 | 110 / 220 / 380 | 1,400 |
| TJ-TU | 6.7, 8, 11, 14, 16 | 700 | 110 / 220 / 380 | 1,600 |
| TJ-TU | 6.7, 8, 11, 14, 16 | 800 | 110 / 220 / 380 | 1,800 |
| TJ-TU | 6.7, 8, 11, 14, 16 | 900 | 110 / 220 / 380 | 2,000 |
| TJ-TU | 6.7, 8, 11, 14, 16 | 1,000 | 110 / 220 / 380 | 2,200 |
| TJ-TU | 6.7, 8, 11, 14, 16 | 1,100 | 110 / 220 / 380 | 2,400 |
| TJ-TU | 6.7, 8, 11, 14, 16 | 1,200 | 110 / 220 / 380 | 2,600 |
| TJ-TU | 6.7, 8, 11, 14, 16 | 1,300 | 110 / 220 / 380 | 2,800 |
หมายเหตุ: ตารางข้างต้นเป็นข้อมูลอ้างอิงจากหน้าเว็บไซต์ กำลังวัตต์ที่ผลิตได้จริงขึ้นอยู่กับขนาดท่อ ความยาว รูปทรง แรงดันไฟฟ้า วัสดุ และการถ่ายเทความร้อน กรุณายืนยันกับผู้ผลิตก่อนสั่งซื้อ
ข้อควรระวังในการใช้งานฮีตเตอร์ท่อกลม
- ฮีตเตอร์รุ่นที่ออกแบบสำหรับให้ความร้อนกับอากาศ ไม่ควรนำไปใช้กับของเหลว เว้นแต่ได้รับการออกแบบให้เหมาะกับการใช้งานนั้นโดยเฉพาะ
- ขนาด แรงดัน กำลังวัตต์ และจำนวนฮีตเตอร์ ต้องเหมาะสมกับพื้นที่และภาระความร้อน
- พิจารณาการติดตั้งพัดลมเพื่อช่วยหมุนเวียนอากาศ ตามลักษณะการใช้งานและการออกแบบระบบ
- เตาอบหรือห้องอบที่มีอุณหภูมิสูง ควรเลือกวัสดุท่อให้เหมาะกับอุณหภูมิและสภาพแวดล้อม
- ควรมีระบบควบคุมอุณหภูมิและอุปกรณ์ป้องกัน ที่เหมาะสมกับเครื่องจักร
- การต่อวงจรอนุกรม ขนาน สตาร์ หรือเดลต้า ต้องคำนวณแรงดันและกระแสให้ถูกต้อง
- ให้ช่างไฟฟ้าหรือผู้มีความรู้ตรวจสอบการติดตั้ง สายไฟ ระบบกราวด์ และอุปกรณ์ป้องกันก่อนใช้งาน
การสั่งซื้อฮีตเตอร์ท่อกลม // TUBULAR HEATER
เพื่อให้ทีมงานประเมินสเปกและเสนอราคาได้ตรงกับงาน กรุณาแจ้งรายละเอียดต่อไปนี้
- รูปทรงฮีตเตอร์ เช่น I, U, W หรือรูปแบบพิเศษ
- ขนาดเส้นผ่านศูนย์กลางและความยาวท่อ
- แรงดันไฟฟ้า (V) และกำลังวัตต์ (W)
- ชนิดวัสดุท่อและอุณหภูมิใช้งาน
- ขนาดเกลียว ระยะขา และตำแหน่งติดตั้ง
- จำนวนที่ต้องการ พร้อมรูปตัวอย่างหรือแบบชิ้นงาน
หากยังไม่ทราบกำลังวัตต์ สามารถส่งรายละเอียดเครื่องจักร อุณหภูมิที่ต้องการ และพื้นที่ติดตั้ง เพื่อให้ทีมงานช่วยตรวจสอบเบื้องต้น
คำถามที่พบบ่อยเกี่ยวกับฮีตเตอร์ท่อกลม
ฮีตเตอร์ท่อกลม Tubular Heater ใช้กับงานอะไร?
ใช้ในเตาอบ ห้องอบ งานอบไล่ความชื้น อบสี อบอาหาร อบไม้ อบพลาสติก ระบบ Duct Air และเครื่องลดความชื้น โดยต้องเลือกรูปแบบและสเปกให้ตรงกับลักษณะงาน
ฮีตเตอร์ท่อกลมสามารถดัดเป็นรูปทรงอะไรได้บ้าง?
สามารถผลิตเป็นรูปตัว I, U, W และรูปทรงอื่นตามแบบที่ต้องการ ควรส่งภาพตัวอย่างหรือแบบพร้อมขนาดให้ตรวจสอบก่อนสั่งผลิต
เลือกวัสดุสแตนเลส 304, 316L หรือ Incoloy 800 อย่างไร?
การเลือกขึ้นอยู่กับอุณหภูมิ สภาพแวดล้อม และลักษณะการถ่ายเทความร้อน ควรแจ้งสภาพการใช้งานจริงเพื่อให้ผู้ผลิตช่วยเลือกวัสดุ
ฮีตเตอร์ท่อกลมใช้กับของเหลวได้หรือไม่?
ฮีตเตอร์ที่ออกแบบสำหรับให้ความร้อนกับอากาศ ไม่ควรนำไปใช้กับของเหลว หากต้องการให้ความร้อนกับของเหลว ควรเลือกฮีตเตอร์ ที่ออกแบบมาสำหรับงานนั้นโดยเฉพาะ
ต้องแจ้งข้อมูลอะไรบ้างเพื่อขอราคา?
แจ้งรูปทรง ขนาดท่อ ความยาว แรงดัน กำลังวัตต์ วัสดุ อุณหภูมิใช้งาน ขนาดเกลียว และจำนวน พร้อมรูปตัวอย่างหรือแบบติดตั้งถ้ามี
สามารถเลือกแรงดัน 110 V, 220 V หรือ 380 V ได้หรือไม่?
สามารถแจ้งแรงดันที่ต้องการตอนขอราคาได้ แต่ต้องตรวจสอบร่วมกับกำลังวัตต์ รูปแบบวงจร และสเปกที่ผลิตได้จริงก่อนยืนยันการสั่งซื้อ
ควรใช้พัดลมร่วมกับฮีตเตอร์ท่อกลมหรือไม่?
สำหรับระบบให้ความร้อนกับอากาศ การหมุนเวียนอากาศที่เหมาะสมช่วยกระจายความร้อนได้ดีขึ้น ควรออกแบบให้เหมาะกับระบบและข้อกำหนดของเครื่องจักร
