TJ HEATER · TEMPERATURE SENSOR

เทอร์โมคัปเปิล และ RTD PT100

หัววัดอุณหภูมิ Thermocouple & RTD สำหรับระบบเครื่องจักรและโรงงานอุตสาหกรรม รับออกแบบและผลิตตามลักษณะงาน ทั้งการวัดอุณหภูมิอากาศ ของเหลว และพื้นผิวชิ้นงาน

Type K / J / R / SPT100 / PT1000ผลิตตามแบบ
สอบถามราคาดูรุ่นและสเปก
ภาพตัวอย่างรูปแบบหัววัด · กดเพื่อขยาย

ชนิดหัววัดและการใช้งาน

เลือกรูปแบบตามตำแหน่งวัดและเครื่องควบคุมอุณหภูมิ

  • Thermocouple Type K, J, R, S และชนิดอื่นตามงาน
  • RTD PT100 และ PT1000
  • แบบออกสาย แบบหัวกะโหลก แบบ Sheath และแบบสัมผัสพื้นผิว
  • เกลียวติดตั้ง หน้าแปลน หรือแบบไม่มีเกลียว

วัสดุท่อและการออกแบบ

ข้อมูลจากหน้าสินค้าต้นทางระบุวัสดุปลอก เช่น สแตนเลส 304, 316L, 310S, Sheath 316, Incoloy 840 และ Inconel 600 พร้อมตัวเลือกหุ้ม/เคลือบ PTFE สำหรับบางรุ่น

รุ่นงานอุณหภูมิสูงบางแบบใช้ท่อ Ceramic หรือ Alumina โดยต้องเลือกให้สอดคล้องกับสภาพแวดล้อมจริง

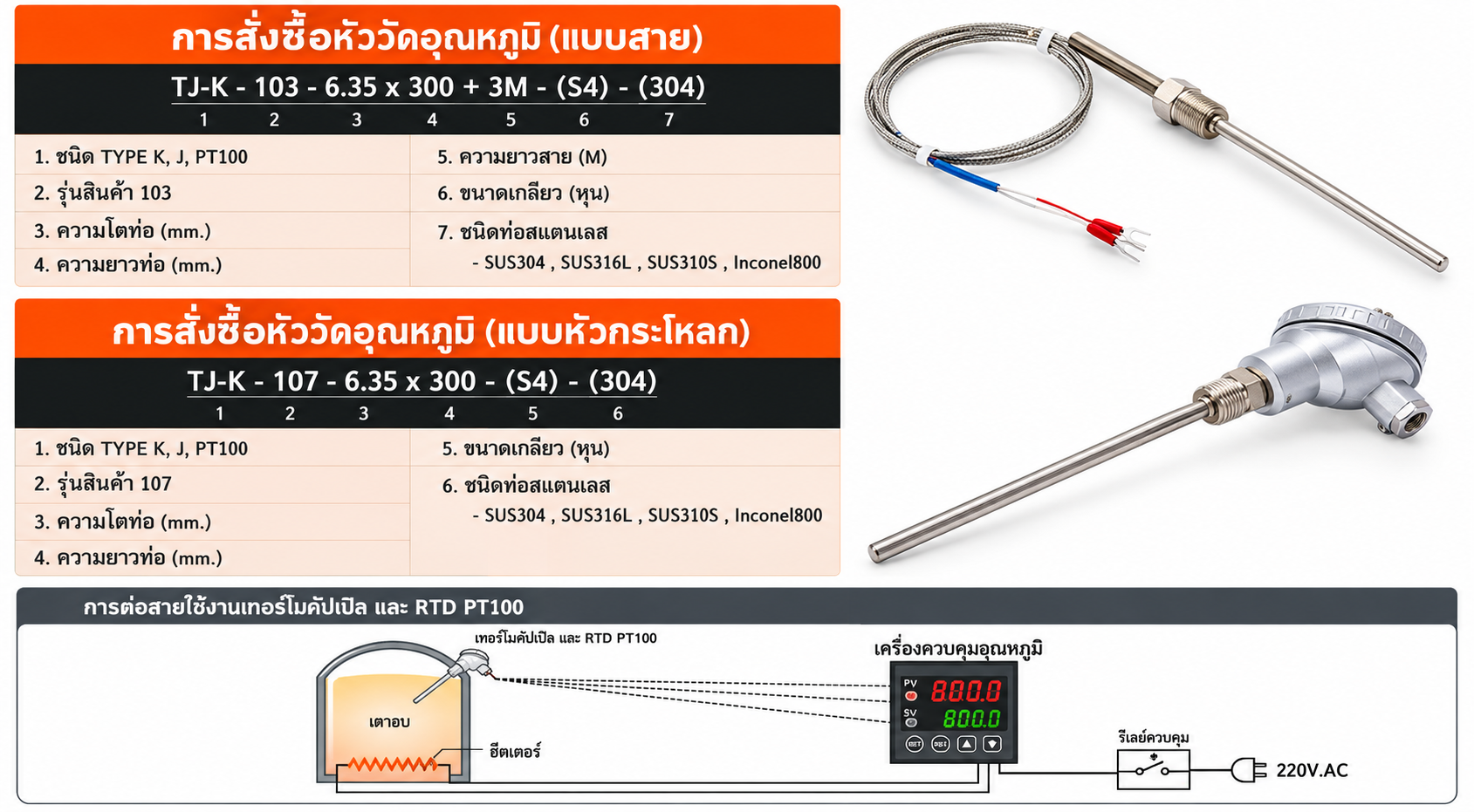

วิธีสั่งซื้อและการต่อสายหัววัดอุณหภูมิ

ตัวอย่างการระบุสเปกและการต่อใช้งาน · คลิกภาพเพื่อขยายและซูมดูรายละเอียด

21 รุ่นมาตรฐาน · Sheath 2 รุ่น · แบบพกพา 2 รุ่น — คลิกภาพเพื่อขยายและซูม

TJ_101

ชนิด: K, J, PT100

ออกสาย มีด้ามจับ ไม่มีเกลียว; สำหรับของเหลว

อุณหภูมิ: 600°C

TJ_102

ชนิด: K, J, PT100

ออกสาย มีเกลียวและแหวน; สำหรับของเหลว

อุณหภูมิ: 600°C

TJ_103

ชนิด: K, J, PT100

ออกสาย มีเกลียวและแหวน

อุณหภูมิ: 600°C

TJ_104

ชนิด: K, J

ออกสาย มีเขี้ยวล็อกสำหรับยึดชิ้นงาน

อุณหภูมิ: 600°C

TJ_105

ชนิด: K, J, PT100

ออกสาย ท่อสแตนเลสดัด 90° มีเขี้ยวล็อก

อุณหภูมิ: 600°C

TJ_106

ชนิด: K, J, PT100

ออกสาย ท่อสแตนเลสดัด 90°

อุณหภูมิ: 600°C

TJ_107

ชนิด: K, J, PT100

หัวกะโหลก เกลียวโคนท่อ

อุณหภูมิ: K/J: -50 ถึง 1200°C; PT100: 600°C

TJ_108

ชนิด: K, J, PT100

หัวกะโหลก เกลียวกลางท่อ

อุณหภูมิ: K/J: -50 ถึง 1200°C; PT100: 600°C

TJ_109

ชนิด: K, J, PT100

หัวกะโหลก ไม่มีเกลียว

อุณหภูมิ: K/J: -50 ถึง 1200°C; PT100: 600°C

TJ_110

ชนิด: K, J, PT100

หัวกะโหลก เกลียวปรับเลื่อนได้

อุณหภูมิ: K/J: -50 ถึง 1200°C; PT100: 600°C

TJ_111

ชนิด: R, S, B

หัวกะโหลก ท่อ Ceramic / Alumina

อุณหภูมิ: Ceramic: 1400°C; Alumina: 1700°C

TJ_112

ชนิด: K, J, PT100

หัวกะโหลก ติดตั้งหน้าแปลน

อุณหภูมิ: K/J: -50 ถึง 1200°C; PT100: 600°C

TJ_113

ชนิด: K, J, PT100

หัวกะโหลก ท่อหักงอ 90°

อุณหภูมิ: K/J: -50 ถึง 1200°C; PT100: 600°C

TJ_114

ชนิด: K, J

ออกสาย ยึดวัดอุณหภูมิพื้นผิวด้วยสกรู

อุณหภูมิ: 400°C

TJ_115

ชนิด: K, J, PT100

ออกสาย เขี้ยวล็อกยึดชิ้นงาน

อุณหภูมิ: 400°C

TJ_116

ชนิด: K, J, PT100

หางปลากลม สำหรับวัดพื้นผิว

อุณหภูมิ: 400°C

TJ_117

ชนิด: R, S, B

หัวกะโหลกแบน ท่อ Ceramic / Alumina

อุณหภูมิ: Ceramic: 1400°C; Alumina: 1700°C

TJ_118

ชนิด: K, J, PT100

หัวกะโหลกแบน ท่อสแตนเลส

อุณหภูมิ: Ø6: 600°C; Ø9.5/12.7: 800°C; Ø22: 1000°C

TJ_119

ชนิด: K, J, PT100

ออกสาย ท่อสแตนเลส

อุณหภูมิ: K/J: 600°C; PT100: 600°C

TJ_120

ชนิด: K, J, PT100

ออกสาย ท่อสแตนเลส

อุณหภูมิ: K/J: 600°C; PT100: 400°C

TJ_121

ชนิด: K, J, PT100

หัวกะโหลก ท่อสแตนเลสหักงอ 90°

อุณหภูมิ: K/J: -50 ถึง 1200°C; PT100: 600°C

TJ_SH1

ชนิด: K, J, PT100

Sheath แบบออกสาย วัดอากาศและของเหลว

อุณหภูมิ: 600°C

TJ_SH2

ชนิด: K, J, PT100

Sheath แบบหัวกะโหลก วัดอากาศและของเหลวร้อน

อุณหภูมิ: 1200°C (ตรวจชนิดหัววัด)

TJ-103 (พกพา)

ชนิด: ไม่ระบุ

สำหรับผิวเรียบหรือโค้งเล็กน้อย

อุณหภูมิ: -50 ถึง 400°C

TJ-104 (พกพา)

ชนิด: ไม่ระบุ

สำหรับอากาศหรือก๊าซ ไม่ใช้จุ่มของเหลว

อุณหภูมิ: -50 ถึง 500°C

รุ่นและสเปก Thermocouple / RTD PT100

รุ่นประเภทลักษณะหัววัดอุณหภูมิที่ระบุในต้นทาง
TJ_101K, J, PT100ออกสาย มีด้ามจับ ไม่มีเกลียว; สำหรับของเหลว600°C
TJ_102K, J, PT100ออกสาย มีเกลียวและแหวน; สำหรับของเหลว600°C
TJ_103K, J, PT100ออกสาย มีเกลียวและแหวน600°C
TJ_104K, Jออกสาย มีเขี้ยวล็อกสำหรับยึดชิ้นงาน600°C
TJ_105K, J, PT100ออกสาย ท่อสแตนเลสดัด 90° มีเขี้ยวล็อก600°C
TJ_106K, J, PT100ออกสาย ท่อสแตนเลสดัด 90°600°C
TJ_107K, J, PT100หัวกะโหลก เกลียวโคนท่อK/J: -50 ถึง 1200°C; PT100: 600°C
TJ_108K, J, PT100หัวกะโหลก เกลียวกลางท่อK/J: -50 ถึง 1200°C; PT100: 600°C
TJ_109K, J, PT100หัวกะโหลก ไม่มีเกลียวK/J: -50 ถึง 1200°C; PT100: 600°C
TJ_110K, J, PT100หัวกะโหลก เกลียวปรับเลื่อนได้K/J: -50 ถึง 1200°C; PT100: 600°C
TJ_111R, S, Bหัวกะโหลก ท่อ Ceramic / AluminaCeramic: 1400°C; Alumina: 1700°C
TJ_112K, J, PT100หัวกะโหลก ติดตั้งหน้าแปลนK/J: -50 ถึง 1200°C; PT100: 600°C
TJ_113K, J, PT100หัวกะโหลก ท่อหักงอ 90°K/J: -50 ถึง 1200°C; PT100: 600°C
TJ_114K, Jออกสาย ยึดวัดอุณหภูมิพื้นผิวด้วยสกรู400°C
TJ_115K, J, PT100ออกสาย เขี้ยวล็อกยึดชิ้นงาน400°C
TJ_116K, J, PT100หางปลากลม สำหรับวัดพื้นผิว400°C
TJ_117R, S, Bหัวกะโหลกแบน ท่อ Ceramic / AluminaCeramic: 1400°C; Alumina: 1700°C
TJ_118K, J, PT100หัวกะโหลกแบน ท่อสแตนเลสØ6: 600°C; Ø9.5/12.7: 800°C; Ø22: 1000°C
TJ_119K, J, PT100ออกสาย ท่อสแตนเลสK/J: 600°C; PT100: 600°C
TJ_120K, J, PT100ออกสาย ท่อสแตนเลสK/J: 600°C; PT100: 400°C
TJ_121K, J, PT100หัวกะโหลก ท่อสแตนเลสหักงอ 90°K/J: -50 ถึง 1200°C; PT100: 600°C
TJ_SH1K, J, PT100Sheath แบบออกสาย วัดอากาศและของเหลว600°C
TJ_SH2K, J, PT100Sheath แบบหัวกะโหลก วัดอากาศและของเหลวร้อน1200°C (ตรวจชนิดหัววัด)
TJ-103 (พกพา)ไม่ระบุสำหรับผิวเรียบหรือโค้งเล็กน้อย-50 ถึง 400°C
TJ-104 (พกพา)ไม่ระบุสำหรับอากาศหรือก๊าซ ไม่ใช้จุ่มของเหลว-50 ถึง 500°C

ช่วงและค่าสูงสุดที่ระบุเป็นข้อมูลรายรุ่นจากผู้จำหน่าย ไม่ใช่อุณหภูมิใช้งานที่รับประกันสำหรับทุกองค์ประกอบ โดยเฉพาะ RTD และสายต่อ ต้องตรวจสอบสเปกย่อยก่อนสั่งผลิต

ตารางย่านอุณหภูมิของ Thermocouple แต่ละ Type

Typeวัสดุช่วงอ้างอิงค่า EMF สูงสุดตามต้นทาง
Bแพลทินัม / โรเดียม0 ถึง 1820°C13.814 mV
Rแพลทินัม / โรเดียม-50 ถึง 1768°C21.108 mV
Sแพลทินัม / โรเดียม-50 ถึง 1768°C18.698 mV
Jเหล็ก / คอนสแตนแตน-210 ถึง 760°C42.922 mV
Kโครเมล / อะลูเมล-270 ถึง 1372°C54.875 mV
Tทองแดง / คอนสแตนแตน-270 ถึง 400°C20.869 mV
Eโครเมล / คอนสแตนแตน-270 ถึง 1000°C76.358 mV

ตารางนี้เป็นช่วงการวัดอ้างอิงตาม Type จากเว็บไซต์ต้นทาง ไม่ได้หมายความว่าหัววัดสำเร็จรูปทุกรุ่นใช้งานได้ตลอดช่วงดังกล่าว

การสั่งผลิตและขอใบเสนอราคา

โปรดแจ้ง ชนิดหัววัด (K/J/R/S/PT100/PT1000), อุณหภูมิใช้งาน, ขนาดเส้นผ่านศูนย์กลางและความยาวท่อ, วัสดุ, แบบติดตั้ง, ความยาวสาย และจำนวน รวมถึงภาพตัวอย่างหรือแบบเดิมหากมี

ตัวอย่างข้อความ: PT100 / ท่อ Ø6 × 150 มม. / SUS316L / เกลียว 1/4 นิ้ว / สาย 2 เมตร / จำนวน 5 ชิ้น (ตัวอย่างรูปแบบการแจ้ง ไม่ใช่สเปกมาตรฐานของทุกรุ่น)

สอบถามทาง LINEโทร 086-395-6098

คำถามที่พบบ่อย (FAQ)

Thermocouple และ RTD PT100 ต่างกันอย่างไร?

Thermocouple วัดอุณหภูมิผ่านแรงดันไฟฟ้าจากโลหะต่างชนิด ส่วน RTD PT100 วัดจากการเปลี่ยนแปลงความต้านทานไฟฟ้าของแพลทินัม ควรเลือกให้เข้ากับเครื่องอ่านและช่วงอุณหภูมิที่ใช้งาน

เลือกรุ่น Type K, J, R, S หรือ PT100 อย่างไร?

แจ้งอุณหภูมิใช้งาน สภาพแวดล้อม วัสดุที่สัมผัส และรุ่นเครื่องควบคุม เพื่อพิจารณาประเภทหัววัดและวัสดุปลอกที่เหมาะสม

รับผลิตหัววัดตามขนาดหรือรูปแบบเดิมหรือไม่?

ต้นทางระบุว่ามีบริการออกแบบและรับผลิต สามารถส่งแบบหรือรูปตัวอย่าง พร้อมขนาดท่อ ความยาว จุดติดตั้ง และชนิดสัญญาณเพื่อให้ตรวจสอบก่อนเสนอราคา

หัววัดรุ่น TJ_111 วัดได้ถึง 1700°C ทุกแบบหรือไม่?

ไม่ใช่ ค่าที่ระบุแยกตามวัสดุท่อ โดย Ceramic 1400°C และ Alumina 1700°C ต้องตรวจสอบองค์ประกอบและสเปกจริงร่วมกัน

สั่งซื้อควรแจ้งข้อมูลอะไรบ้าง?

แจ้งประเภทเซนเซอร์ รุ่นหรือแบบหัววัด อุณหภูมิใช้งาน ขนาดและความยาวท่อ วัสดุปลอก รูปแบบเกลียวหรือหน้าแปลน ความยาวสาย ชนิดการต่อ และจำนวนที่ต้องการ
